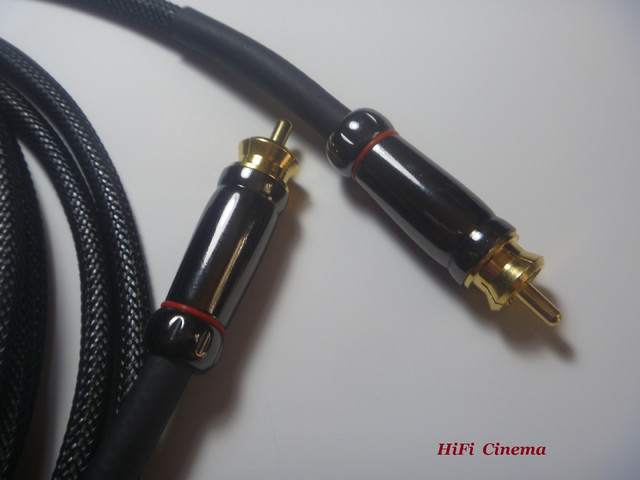

Як правильно паяти RCA роз'єм і коаксіальний кабель для кінотеатру в домашніх умовах

Ні для кого не секрет, що часто дешевше і вигідніше купити готовий вже розпаяний цифровий або аналоговий коаксіальний кабель або кабель для сабвуфера. Тим не менш, багато любителі-меломани, професіонали-аудіофіли або просто покупці-новачки, що бажають самостійно зібрати систему домашнього кінотеатру, воліють виготовити такий кабель самостійно в домашніх умовах".

Для цього потрібно придбати ряд комплектуючих та супутніх матеріалів. Мається на увазі покупка:

• екранований провід в нарізку в бухті або по метру,
• високоякісні RCA роз'єми,
• шнура поліхлорвінілова термозбіжна трубка з клейовою основою різних розмірів.

Крім комплектуючих, вам знадобиться так само: паяльник необхідної потужності, "правильний" припій, деревна каніфоль або кислота для пайки, спирто-бензинова суміш для обробки та очищення місця пайки, обробний інструмент. Для усадки ПВХ-трубки рекомендується спеціальний будівельний фен з регулюванням температури.

Почну опис з припою. Яким припоєм краще паяти кабелі і електроніку? Варто використовувати для паяння проводів в системі домашнього кінотеатру "Радянський" припій "ПОС-61"? Де купити срібний припій для Hi-Fi кабелю? З цього приводу, для вас, компанія "HiFi Cinema Ukraine" приготувала окрему велику статтю з детальним описом і характеристиками сплавів для сучасного якісного припою, максимально зберігає акустичні властивості кабелю і місця контакту пайки. Стаття називається "Який припій краще використовувати для пайки акустичного кабелю в HiFi техніці?", 06.12.2017 р, посилання.

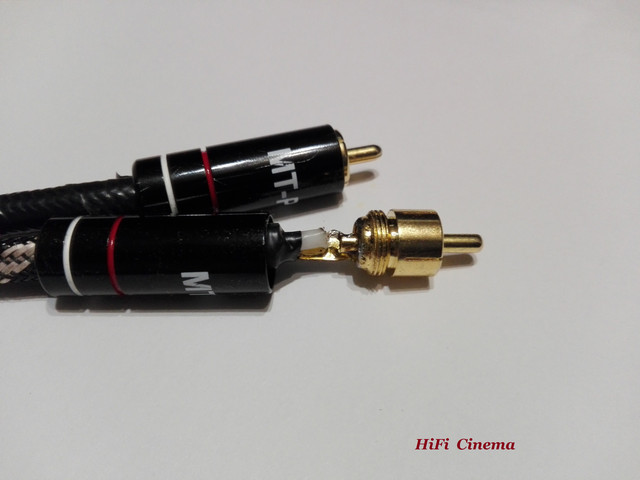

Для пайки товстого кабелю краще використовувати паяльник потужністю 40 Ватів, що б добре розігріти місце спайки, а для того, щоб спаяти радіоелементи і тоненькі проводки - бажано не більше 25 Вт. Зверніть увагу, щоб не пошкодити діелектрик, що розділяє центральну жилу і екран і не спровокувати "коротке замикання", не перегрівайте роз'єм і кабель паяльником. В якості тепловідводу використовуйте пінцет або круглогубці. На високоякісну мідь, припой лягає дуже добре. Для цього необхідно зачистити і пролудить місце пайки. Не залишайте довгі кінці провідників. Візуально видно, як олово повністю, без пустот і тріщин, обгорнула контактну групу.

Будь-який корисний сигнал тече по "+" і "-" провідникам. У якості "+" паяйте центральну жилу дроту до центру RCA штекера з обох сторін. У якості "-" виступає, так званий "екран". Його теж потрібно спаяти з двох сторін кабелю. Якщо екран не припаяний з однією з сторін, то він перетворюється в антену і приймає на себе зовнішні сигнали - перешкоди. Так робити не можна! Для боротьби з зовнішніми перешкодами використовується цілий комплекс заходів, які залежать від походження та структури перешкоди і ряду додаткових факторів. Якщо домашній кінотеатр правильно спроектований і кабель дійсно екранований, а в безпосередній близькості не розташовані явні джерела перешкод, то в природних домашніх умовах більшістю шумів і наведень можна знехтувати.

Після візуального огляду якості спайки, це місце необхідно обробити спирто-бензиновою розчином, який видаляє залишки каніфолі або кислоти і очищає олово від продуктів горіння. Це покращує зовнішній вигляд виробу і значно знижує корозію від впливу агресивного кислотного середовища. Спирто-бензинову суміш можна купити на радіоринку у відповідних точках продажу або виготовити самому з співвідношенням 1:1. Тобто, на 1 літр чистого спирту потрібно змішати 1 літр бензину.

На будь-якому етапі виробництва кабелю потрібно контролювати наявність контакту там, де він необхідний, і відсутність "короткого замикання" між "+" і "-". Найкраще це робити тестером в режимі вимірювання опору. Коли ви переконалися в якості пайки і перевірили правильність з'єднання, можна нагріти заздалегідь встановлену "термоусадку" для фіксації місця контакту оголених проводів та ізоляції. Крім того, наявність термоусадочної трубки надає виробу закінчений і добротний вигляд.
