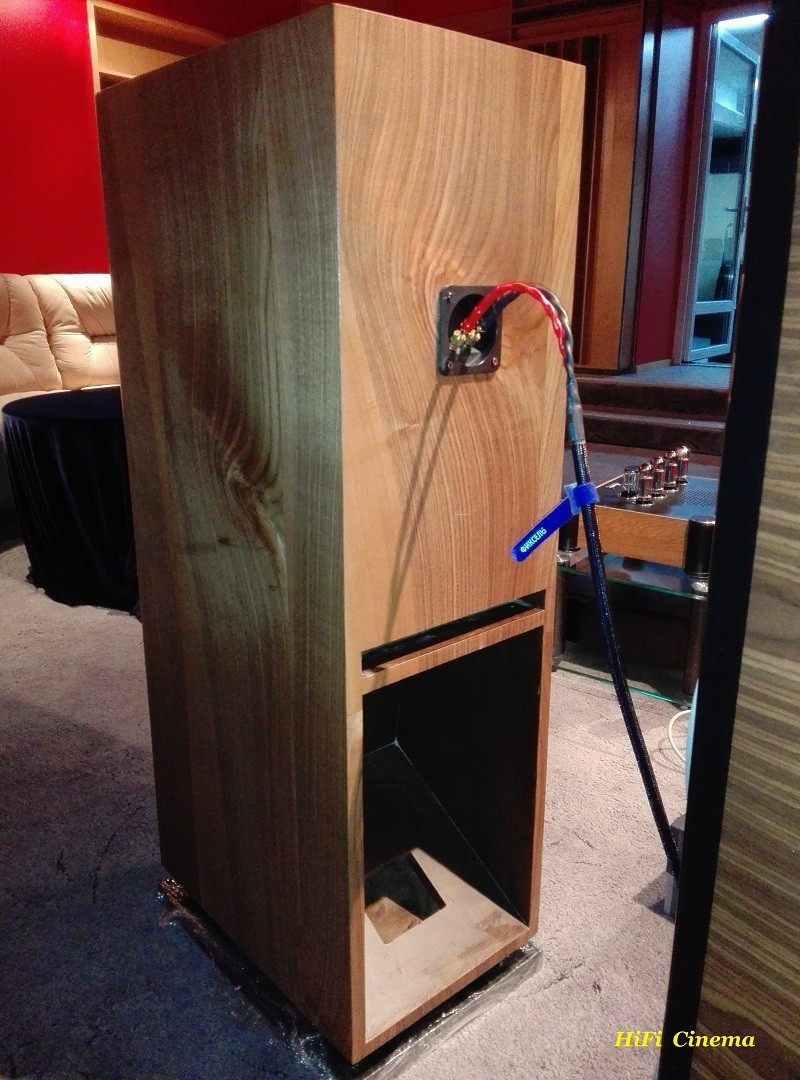

Акустична система Trident Sound Classic Horn з тильно-орієнтованим акустичним рупором

Цю унікальну конструкцію корпусу, з використанням акустичного рупора, застосувала українська компанія-виробник Trident Sound TM, як базис для акустичних систем Full Range типу.

Акустичний рупор - складна форма корпусу акустичної системи, в деякому роді, повторює зворотний процес побудови раковини людського вуха. Тобто, вухо є локатором, а рупор - випромінювачем, його протилежністю. Безліч мікро-резонансів, що відбуваються всередині конструкції, практично на всіх частотах, розраховуються таким чином, щоб вирівняти АЧХ на субнизких і високих частотах. Завдяки такій конструкції корпусу, ці резонанси контрольовані, а тому використовуються, як сверхэффективная природна тонкомпенсація.

Розуміючи принцип утворення звуку в рупорі, робиш висновок, що сама технологія не є унікальною і "стара, як світ"... А ось використання цієї технології в сучасній акустиці, тим більше, застосування одного динаміка повного спектру Full Range типу, є не рідкістю, а як мінімум, дуже сміливим кроком". В цьому і полягає унікальність не самої технології, а акустики, що використовує цю технологію.

Використовуються акустичні системи з тильно-орієнтованим рупором Trident Sound Classic Horn 89,5 dB в наступних стереокомплектах Hi-End класу модельного ряду 2018 року:

• Trident Sound Maestro Simplicity Mark I (посилання);
• Trident Sound Maestro Simplicity Mark II (посилання);
• Trident Sound Maestro Simplicity Mark III (посилання);
• Trident Sound Grand Maestro;

Можливо, хтось вважає що, чим більше смуг і динаміків в акустичній системі, тим "крутіше". Але, це не завжди вірна теза... Для того, щоб роздати звук на всі динамічні головки, його спочатку потрібно розділити. А ми знаємо, що струм, як вода, тече по ланцюзі найменшого опору. Більш того, будь-яка перешкода на шляху проходження в звуковому тракті - згубна для звуку. Добре, припустимо, що елітний виробник двосмугової, трисмугової і вище, N-смугової акустики не заощадив і поставив в електронній схемі фільтрів (кросоверів) супердорогі надточні малошумні радіоелементи і зв'язав всі "товстим" внутрішнім кабелем. Якісно розділений сигнал одночасно приходить на кілька динаміків, в залежності від конструкції АС. А що далі?.. Тепер цей звуковий сигнал треба зібрати воєдино, щоб не допустити його розфазування, так званої, "каші". Багато виробників на це негативне явище "закривають очі", а деякі борються за допомогою механічних конструкцій, таких як, направляючі кільця, розсікачі, акустичні лінзи, перфорований "об'єктив" і т. п.

Виробник Trident Sound пішов за принципом спрощення проходження звукового сигналу, тим самим відмовившись від будь-яких кросоверів. Мінімальний тракт від виходу підсилювача до одного динаміка забезпечив неймовірно чіткий звук з високою розбірливістю і точно відслідкованою стереофонічною сценою.

* Таблиця 1. Заміри АЧХ були зроблені професійним вимірювальним обладнання dbx і Lexicon в природних домашніх умовах.

Внутрішня камера кабінету розрахована таким чином, що значно вирівнює нелінійність у всьому звуковому діапазоні.

Технічні характеристики акустичної системи Trident Sound Classic Horn 89,5 dB:

• тип: полнодиапазонная акустика з тиловим рупором;
• розмір дифузора динамічної головки: 165 мм;
• номінальна потужність (RMS): 30 Вт;
• максимальна потужність: 60 Вт;
• діапазон відтворюваних частот: 51...20000 Гц (-3 дБ);
• чутливість, 1 Вт/м: 89,5 дБ;
• імпеданс: 8 Ом;
• габаритні розміри (В х Ш х Г), мм: 1019 х 301 х 461(без підставки);
• габаритні розміри (В х Ш х Г), мм: 1085 х 400 х 500 (на підставці);
• вага: 41,2 кг (без підставки).

Щоб уникнути передачі вібрацій корпусу підлозі, акустична система встановлюється на антирезонансі шипи і на масивну відполіровану плиту з гірського граніту. Крім внутрішніх ребер жорсткості, фронтальне і верхня стінки корпусу підсилені двома склеєними між собою плитами з MDF. Декоративний жолоб, що проходить вздовж всієї фасадної частини колонки робить її акустично невидимою для передбачуваних паразитних стоячих хвиль.

Автор: Олексій Ковальов, компанія HiFi Cinema Ukraine (2019 р.)
